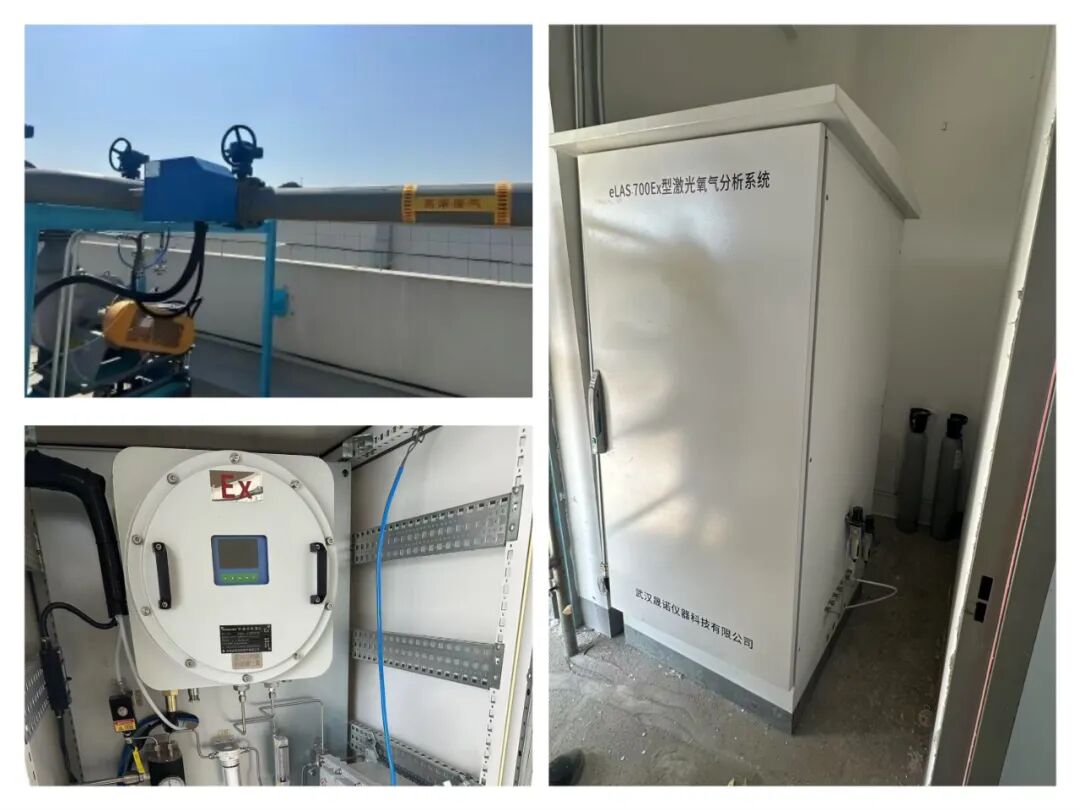

分析系統由取樣探頭、伴熱管線、分析機柜三部分組成。在本系統中，樣氣由取樣探頭引出，過濾后經取樣閥，由伴熱管線連接至分析機柜冷凝器。在冷凝器中，樣氣冷凝除去液態雜質，冷凝后的液態雜質臨時儲存于儲水罐，定時經防爆電磁閥排出機柜側面的排水口，然后收集處理。冷凝處理后的樣氣經過濾器對樣氣精細過濾，再經采樣/標定切換閥，流量計，進入儀表分析氣室進行含量分析。分析后的尾氣與N2混合經尾氣出口排出返回工藝管道。
